Diseñar botella ketchup heinz

En este tutorial vas a aprender a hacer una botella de ketchup, paso a paso, quizás sea un objeto un poco raro, pero es un ejemplo para usar las capas, selecciones y herramientas de sombreado para crear imágenes hiperrealistas con unas técnicas similares a las del aerógrafo






1º.- En primer lugar pincha en esta imagen para agrandarla, y guárdala en tu PC (Click en el botón derecho del ratón Guardar imagen Como...
Esta imagen la usarás como plantilla, y así te evitas tener que trazarla a mano alzada con la herramienta Pluma.











2º.- Abre la Imagen en Photoshop, "Archivo / Abrir", búscala en tu PC, la imagen se llama 01ketchup.jpg.



3º.- Una vez abierta la imagen, elige la Herramienta Varita Mágica, ( en la ventana superior de opciones de esta herramienta coloca el valor Tolerancia a 32) pincha con ella encima del color negro, asi queda toda la imagen negra seleccionada.









4º.- Vas a crear una nueva capa para trabajar en ella, vé al menú superior: "Capa / Nueva / Capa", en la ventanita pulsa "Ok".

Vé al menú superior "Edición / Rellenar ", en el desplegable de esta ventanita elige Color... y selecciona el color # 7c1125 , pulsa "Ok", asi tendrás tu nueva capa rellena de color.







5º.- Ahora crea otra capa, para dibujar en ella unas " luces" , vé al menú superior "Capa / Nueva / Capa", en la ventanita pulsa "Ok".


6º.- Elige la Herramienta Pluma, en la ventana superior de Opciones de esta herramienta, elige trazado, ahora tienes hacer los cuatro trazados cerrados que muestra la imagen










7º.- Una vez terminados los trazados, haz un "click" con el botón derecho del ratón y en el menú contextual elige la opción "Rellenar Trazados", en el desplegable de la ventanita elige Color BLANCO y pulsa "Ok".

Borra los cuatro trazados pulsando la tecla "Suprimir" de tu teclado









8º.- Vas a desenfocar esta capa, vé al menú superior "Filtro / Desenfocar / Desenfoque Gaussiano", en la ventanita pon Radio: 3 píxeles, pulsa "Ok".












9º.- Selecciona la herramienta borrador, en la ventana superior de opciones de esta herramienta elige una punta difuminada de 100 px de Tamaño, pon la opacidad del borrador a 10% y borra ligeramente dando varias pasadas las zonas indicadas en la imagen.

En la ventana de Capas, Apaga el Ojo de esta capa, para que no te moleste y puedas seguir trabajando cómodamente.






10º.-
Crea otra capa para hacer mas brillos, vé al menú superior "Capa / Nueva / Capa" pulsa "Ok".

Elige la Herramienta Pluma y dibuja los trazados que muestra la siguiente imagen, usa la Lupa de Photoshop y tómate tu tiempo para poder trazarlos cómodamente lo más fiel posible, fíjate bien en la imagen.









11º.- Una vez finalizados todos los trazados, haz "click" con el botón derecho del ratón y en el menú contextual elige la opción "Rellenar Trazados", elige el color blanco como en la ocasión anterior y pulsa "Ok".

Borra todos los trazados pulsando la tecla "Suprimir" de tu teclado




12º.- En la ventana de Capas, pincha sobre la Capa 1, (la capa del bote Rojo) , ahora vé al menú superior: "Selección / Cargar Selección...", en la ventanita pulsa "Ok".

De nuevo en la ventana de Capas pincha en la Capa 3, la de los ultimos brillos que acabas de hacer.







13º.- Una vez que estés en la Capa 3, vé al menú superior "Filtro / Desenfocar / Desenfoque Gaussiano", en la ventanita pon Radio: 3 píxeles, pulsa "Ok".Ahora quita la selección, vé al menú superior: "Selección / Deseleccionar"












14º.- En la ventana de Capas, pincha sobre la Capa 1, (la capa del bote Rojo) , ahora vé al menú superior: "Capa / Estilos de Capa / Sombra Interior", en la ventana de estilos pon el Angulo a 90º, Distancia: 0, Retraer: 0, Tamaño: 75 px, un poco más abajo pincha sobre el visor-miniatura de  contornos y elige el segundo contorno empezando por la izquierda "cono", fíjate en la imagen






15º.- Ahora vas a crear otra capa para hacer mas brillos, vé al menú superior "Capa / Nueva / Capa" pulsa "Ok".


16º.- Elige la Herramienta Pluma, haz un trazado en  el centro del bote, fíjate en la imagen













17º.- Haz "click" en el botón derecho del ratón y en el menú contextual elige la opción "Rellenar Trazado..", en el desplegable elige color Negro y pulsa "Ok".

Ahora pulsa la tecla "Suprimir" para borrar el trazado








18º.- Vé al menú superior "Filtro / Desenfocar / Desenfoque Gaussiano", en la ventanita de Desenfoque gaussiano coloca el contador Radio en 5 píxeles y pulsa "Ok".











19º.- En la ventana de capas pon el contador Opacidad de esta capa al 30%, fíjate en la imagen.













20º.- Vas a hacer el tapón del bote de ketchup. Cre una neva capa para hacerlo, vé al menú superior: "Capa / Nueva / Capa", pulsa "Ok".
Elige la Herramienta Rectángilo redondeado, en la Ventana superior de Opciones de esta Herramienta, elige Trazado, Tamaño fijo 306 px x 145 px, Radio 5 px, fíjate en la imagen.








21º.- Ahora pincha dentro del documento y se generará un trazado con forma de rectángulo de esquinas redondeadas y con el tamaño predefinido de 306 px x 145 px, fíjate en la imagen











22º.- Haz "Click" con el botón derecho de tú ratón y en el menú contextual elige la opción "Rellenar Trazado", en la ventana de relleno elige en el desplegable "Color..." elige el color  #c6cbd1, pulsa "Ok" y luego, otra vez "Ok".

Borra el trazado, pulsa la tecla "Suprimir" del teclado y el trazado desaparecerá.







23º.- Elige la Herramienta Mover, y mueve la capa del tapón para colocarla en su sitio, fíjate en la imagen












24º.- Selecciona la Herramienta Rectangulo (está encima de Rectángulo redondeado), haz un trazado con forma de rectangulo encima del tapón, fíjate en la imagen











25º.- Elige la Herramienta Subexponer (el puño), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 5 px, Rango: Iluminaciones, Exposición: 100%, fíjate en la imagen










26º.-  Selecciona la herramienta Selección directa de trazados, haz "Click " en el botón derecho del ratón y elige la opción "Contornear Trazado...", en la ventanita pincha en el desplegable y elige la opción SUBEXPONER, pulsa "Ok".










27º.- Haz un poco más grande el trazado "Edición / Transformación Libre de Trazado" pincha en los tiradores y agranda un poco el trazado, fíjate en la imagen.











28º.- Elige la Herramienta Sobreexponer (la lupa de color negro), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 5 px, Rango: Sombras, Exposición: 100%, fíjate en la imagen










29º.- Selecciona la herramienta Selección directa de trazados, haz "Click " en el botón derecho del ratón y elige la opción "Contornear Trazado...", en la ventanita pincha en el desplegable y elige la opción Sobreexponer (lupa negra), pulsa "Ok".










30º.-  Borra el trazado, pulsa la tecla "Suprimir" del teclado y el trazado desaparecerá.













31º.- Vas a hacer un documento nuevo para cear un motivo una vez creado el motivo ierra sin guardar el documento
Vé al menú superior "Archivo / Nuevo", en la ventana pon los siguientes valores: Anchura: 8 px Altura: 95 px Resolución: 150 px / pulgada Color de Fondo:  Transparente, pulsa "Ok".

Como es un documento pequeño, selecciona la Herramienta Lupa y dá varios "clicks" hasta que lo amplies a tu gusto.




32º.- Elige la Herramienta Marco Rectangular, pincha y arrasta para seleccionar la mitad izquierda de todo el documento, fíjate en la imagen












33º.- Vé al menú superior "Edición / Rellenar", en el desplegable de la ventana Rellenar elige la opción BLANCO, pulsa "Ok"

Quita la selección rectangular, vé al menú superior "Selección / Deseleccionar" Impotante









34º.- Menú superior: "Edicion / Definir Motivo...", en la ventanita emergente pulsa"Ok"













35º.-  Cierra este documento y no lo guardesya que no vas a volver a utilizarlo


36º.- Elige la herramienta Marco Rectangular y haz una selección  rectangular tal y como muestra la imagen ( acuérdate de usar la  herramienta Lupa para ampliar la imagen y ajustar con precisión la selección rectangular)

Menú superior "Capa / Nueva / Capa", pulsa "Ok".

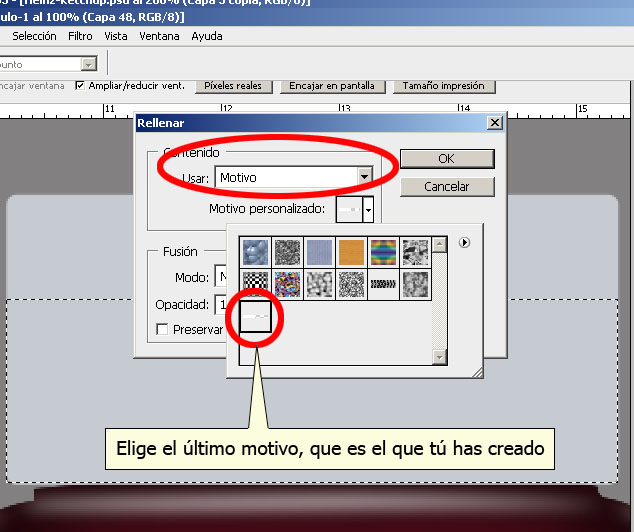

37º.- Ahora menú superior "Edición / Rellenar" , en la ventana Rellenar elige en el desplegable MOTIVO, ahora pulsa sobre la miniatura-visor y elige el último motivo, que es el que hiciste anteriormente, pulsa "Ok".









38º.- Elige la Herramienta Marco Elíptico, y haz una selección con forma de circunferencia tal y como muestra la imagen












39º.- Pulsa la tecla "Suprimir " de tú teclado para borrar el área seleccionada













40º.- Vé al menú superior "Edición / Contornear" , en la ventana Contornear pon los siguientes valores: Anchura 27 px, color Blanco Posición del Trazo Por Dentro, Opacidad 50%, pulsa "Ok".
Quita la selección
, vé al menú superior: "Selección / Deseleccionar"









41º.- Selecciona la herramienta Marco Rectangular y haz una selección  rectangular tal y como muestra la imagen( acuérdate de usar la  herramienta Lupa para ampliar la imagen y ajustar con precisión la selección rectangular)










42º.-  Pulsa la tecla "Suprimir" del teclado y borra el área seleccionada, luego quita la selección, vé al menú superior: "Selección / Deseleccionar" fíjate en la imagen




43º.- En la Ventana de Capas, coloca el tirador Opacidad de esta capa al 60%, fíjate en la imagen.













44º.-
Vé al menú superior: "Capa / Combinar Hacia Abajo" (Ctrol + E)


45º.- Elige la Herramienta Subexponer (el puño), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 100 px, Rango: Iluminaciones, Exposición: 100%, coloca el pincel en el centro del borde izquierdo del tapón  y dá dos o tres pasadas para sombrearlo y dar volumen, luego haz lo mismo en el borde derecho del tapón, fíjate en la imagen







46º.- Elige la herramienta Lazo Poligonal y haz una selección como la de la imagen













47º.- Elige la Herramienta Subexponer (el puño), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 10 px, Rango: Iluminaciones, Exposición: 50%, da varias pasadas en horizontal por dentro de la selección trapezoidal,  luego quita la selección, vé al menú superior: "Selección / Deseleccionar", fíjate en la imagen







48º.- Ahora vas a dar unos brillos al tapón, elige la Herramienta Sobreexponer (la lupa de color negro), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 27 px, Rango: Sombras, Exposición: 100%,  ahora dá varias pasadas con esta herramienta sobre las zonas indicadas en la imagen, fíjate bien.








49º.- Modifica la ventana superior de opciones de esta herramienta pon: Punta redondeada difuminada, Tamaño de pincel 200px, Rango: Medios tonos, Exposición: 100%, coloca el pincel en el centro de la base y dá tres clicks, fíjate en la imagen









50º.- Ahora te toca dar perspectiva al tapón, vé al menú superior "Edición / Transformar/ Deformar (o Warp)", en la cuadrícula que aperece en pantalla tienes unos tiradores o puntos de control perimetrales, desplázalos tal y como muestra la imagen, luego para fijar la deformación, pincha sobre la Caja de Herramientas y pulsa "Aplicar".








51º.- Vas a trabajar con la Ventana de Capas, pincha sobre el ojo de la Capa 2, para visualizarla, es  la capa que apagaste al principio del tutorial en el paso 9











52º.- En la Ventana de Capas , pincha sobre la Capa 3 (la de los brillos perimetrales ) y pon el contador Opacidad de esta capa al 25 %, fíjate en la imagen











53º.- Apaga el "ojito" de la Capa Fondo, la de abajo del todo.



54º.- Vé al menú superior "Capa / Combinar Visibles", con esto harás un único objeto en una única capa.












55º.- Elige la Herramienta Subexponer (el puño), en su ventana superior de opciones pon: Punta redondeada, Tamaño de pincel 150 px, Rango: Iluminaciones, Exposición: 10%,
Da varias pasadas en la zonas que indica la imagen, oscureciéndolas, el bote tomara un volumen más real.








56º.- Tienes que conseguir este aspecto.

















57º.- Pincha en la imagen de la vitola para ampliarla, luego haz click en el botón derecho del ratón y en el menú contextual elige la opción "Guardar Imagen Como..." guardala en tú PC.

Ahora ábrela en Photoshop, "Archivo / Abrir" , buscala  ( vitola.png ) y pulsa "Ok"

Vé al menú superior "Selección / Todo ", ahora menú superior "Edición / Copiar"

Cierra este documento sin guardar los cambios porque no vas a necesitarlo más.



58º.- Menú superior: "Edición / Pegar", ahora elige la herramienta Mover y mueve la etiqueta hasta su posición, fíjate en la imagen












59º.- Elige en el menú superior "Edición / Trasformar / Perspectiva" estira ligeramente de los puntos de la base para ensanchar la vitola, fíjate en la imagen.











60º.- Menú superior. "Edición / Transformación Libre" mueve el tirador superior-centro hacia a bajo, haz más baja la vitola, pincha sobre la caja de herramientas para fijar la transformación, fíjate en la imagen.










61º.- En la ventana de capas pincha en la Capa 1, la de la botel  la de ketchup, vé al menú superior:" Selección / Cargar Selección..", en la ventanita que se abre pulsa "Ok"











62º.- Vé al menú superior: "Selección / Invertir", en la Ventana de Capas pincha en la capa de la vitola la Capa 2, a continuación pulsa la tecla "Suprimir" del teclado, si te fijas acabas de borrar las zonas de la vitola que sobresalían del bote.
Quita la selección "Selección / Deseleccionar".



63º.- Elige la Herramienta Subexponer (el puño), en la ventana superior de Opciones de esta herramienta, elige Exposición: 100%, dá varias pasadas a la derecha y a la izquierda de la etiqueta, para darla volumen, fíjate en la imagen.










64º.- Menú superior. "Capa / Combinar Visibles", con esto tenemos una única capa.



65º.- Vamos a colocar la etiqueta del bote, pincha en esta imagen para agrandarla, guardala en tu PC ( Click en el botón derecho del raton y elige Guardar Imagen Como...)

Ahora ábrela en Photoshop, "etiqueta.png" una vez abierta, selecciona toda la imagen "Selección / Todo", copia el contenido de esta selección, menú superior "Edición / Copiar", cierra la imagen de la etiqueta sin guardar cambios ya no la vas a usar más.




67º.- Vé al menú superior: "Edición / Pegar", elige la herramienta Mover y mueve la etiqueta hasta su posición correcta, fíjate en la imagen.












68º.- Menú superior. "Capa / Combinar Visibles", con esto tenemos una única capa.


69º.- Ya tienes tu botella de ketchup, ahora guárdala en formato PNG, (Archivo / Guardar Como...) para que conserve la transparencia y puedas usarla con distintos fondos.












yo he puesto este fondo, con seguridad que tú elegirás otro más adecuado.















Si te ha gustado este tutorial, compártelo, gracias.
